El CNY 70 es un dispositivo óptico reflectivo,
en su interior se encuentra un Led
infrarrojo y un fototransistor.
El Led infrarrojo del CNY 70 emite su luz IR
con una longitud de onda de 950nm, cuando esta luz se refleja en un objeto
claro, la luz de regreso o reflejada es captada por un fototransistor del tipo
NPN.
El sensor óptico CNY 70, es utilizado en
circuitos lectores de tarjetas, detectores de monedas o billetes, sistemas de
escaneo o transmisiones ópticas codificadas.
Pero comúnmente se le utiliza en
aplicaciones de robótica como sensor de líneas blancas o negras, en los populares
Robot sigue líneas.
Veamos a continuación un resumen de sus características
mas sobresalientes del sensor óptico reflectivo CNY 70.
Voltaje de alimentación del LED: 3.3 a 5VDC
Resistencia limitadora para el LED: 220 a 470 Ohmios.
Corriente máxima: 50 ma
Potencia disipada: 100 mW
Longitud de onda: 950 nm
Voltaje de alimentación del fototransistor: 1.5 a 32 VDC
Corriente máxima: 50 ma
Potencia disipada: 100 mW
Distancia típica de detección: 0.3 mm .
Para utilizar el CNY 70, se debe diseñar un
circuito que convierta la salida, en un estado digital de 5 o 3.3 vdc, según
sea su aplicación.

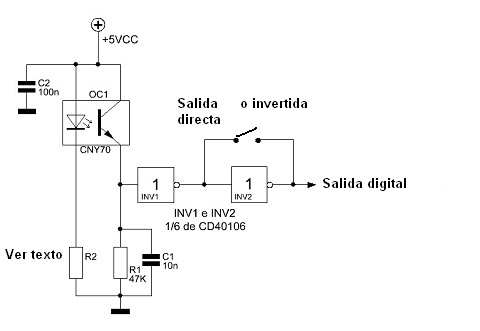

Para esta tarea existen circuitos típicos como los
presentados en las imágenes, que adecuan la salida del CNY 70, para que se le
pueda dar una aplicación practica.
6 Comentarios
y esas caracteristicas del sensor optico como las obtuviste ?
ResponderEliminarDe la hoja de datos (Datasheet).
EliminarConoceis si existe algun sensor de este tipo que detecte a una distancia algo mayor como 3cm (30mm) aprox.???
ResponderEliminarSi amplificas la salida del sensor (CNY70) con un amplificador operacional, puedes obtener distancias de hasta 10cm de detección.
EliminarCual es el simbolo de cny70
ResponderEliminarUn diodo LED y un fototransistor, dentro de un cuadrado.
