Las fuentes de alimentación evolucionan
constantemente; ahora son más pequeñas, eficientes y generan menos calor que
las fuentes de alimentación lineales.
Toda esta nueva tecnología en fuentes conmutadas
de equipos electrónicos modernos, implica el uso de más y nuevos
semiconductores, como los circuitos integrados osciladores o controladores.
En la actualidad podemos ver una gran variedad
de circuitos integrados osciladores en las fuentes conmutadas de equipos de
audio, televisores LCD, LED, Plasma, DVD, BLU RAY, fuentes de pc, cargadores de
móviles, etc. Desplazando definitivamente al voluminoso y pesado transformador
presente en las fuentes lineales
La mayoría de estos circuitos integrados posee
solo 8 pines o patillas, los cuales pueden usar un FET de potencia interno o
externo. Algunos poseen características muy curiosas, como el hecho de no tener
un terminal de VCC ni disipador de calor, en algunos casos.
Todo esto esta muy bien, hasta que nos
encontramos con la necesidad de reemplazar uno de ellos, que se ha dañado en un
equipo electrónico. Como muchos otros
componentes electrónicos, los circuitos integrados de fuentes conmutadas no
suelen ser de fácil adquisición.
Aunque el precio de circuitos integrados como:
mip2f2 de Panasonic, viper22, NCP1252, UC3845 suele ser de $3 dólares en
promedio, pocos de ellos se encuentran fácilmente en las tiendas de electrónica
y salvo que lo compres en una tienda en línea china, es casi imposible de
encontrar en el mercado local.
Curiosamente muchos de estos circuitos
integrados poseen pocas diferencias técnicas, coincidiendo la mayoría de sus
especificaciones a excepción del orden de sus pines. Gracias a esto se puede
intentar hacer un reemplazo casi directo, con solo cruzar sus pines de
conexión.
Pasos a seguir para hacer un reemplazo correcto.
- Observar la datasheet (hoja de datos) del circuito integrado original y debera ver:
la potencia, el orden de sus pines, la realimentación (si es positiva o
negativa), si usa un fet interno o externo.
- Buscar en las tiendas de electrónica
locales, un circuito integrado que coincida en su mayoría con el circuito
integrado original.
- Observar la datasheet de ambos integrados
(original y reemplazo) buscar pines con nombres iguales y unirlos en un
diagrama, que nos servirá de guía para concluir el trabajo. Los pines con
nombres que no coincidan con el original, se podrán omitir por el momento.
La realimentación.
Esta es una parte importante durante el
reemplazo de circuitos integrados en fuentes conmutadas, pues de realizarse
incorrectamente, todo el trabajo será un fracaso. Para comprender el proceso,
debemos observar la forma como el circuito integrado de la fuente de
alimentación interpreta el voltaje de realimentación.
En algunos circuitos integrados, el voltaje de
realimentación tiene una acción positiva; es decir el voltaje aumenta en el pin
de realimentación; en otros casos presenta una acción negativa, en donde el
voltaje disminuye en el mismo pin.
Para solucionar este problema, se debe
realizar una adaptación en los pines del optoacoplador que posee el transistor.

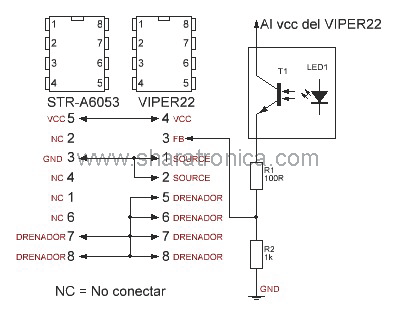

La adaptación se puede ver en la siguiente imagen.
Se debe cortar las pistas del PCB que
corresponde a las terminales de emisor y colector, que en el caso del
optoacoplador PC817 corresponde a los pines 3 y 4 respectivamente. Luego se
hace la adaptación que se muestra en la imagen anterior.
Con la anterior adaptación, se concluye todo
el proceso de reemplazo de circuitos integrados en fuentes conmutadas, que
suele dar buenos resultados en la mayoría de los casos.
Para terminar dejaremos algunos reemplazos de
circuitos integrados de fuentes conmutadas, los cuales ya han sido probados y
se sabe de antemano que funcionan bien.
Reemplazo de ICE2BS01 por TEA1507.
Reemplazo de MIP2F2 por VIPER22.
Reemplazo de NCP1252 por TEA1507.
Reemplazo de OB2262 por TEA1507.
Reemplazo de SSC620S por TEA1507.
Reemplazo de STR-A6053 por VIPER22.
Reemplazo de UC3845 por TEA1507.
*********************************************************************************
