Los tonos DTMF (Dual Tone Multi Frequency),
son utilizados para codificar los teclados de los teléfonos fijos digitales además
de los teléfonos móviles o celulares.
También se utilizan los tonos DTMF en los
transceptores de radio; esta codificación
consiste en enviar dos tonos de diferente frecuencia, que sirven para
identificar a cada botón o tecla del teléfono.

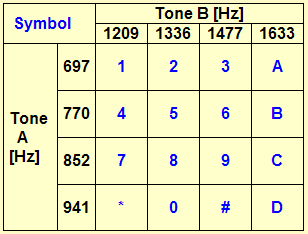

Veamos la tabla de valores de
frecuencias pertenecientes a la codificación por tonos DTMF.
Para generar los tonos DTMF, podemos utilizar
3 formas diferentes. La primera consiste en utilizar un circuito integrado
hecho para realizar esta tarea, como puede ser el IC HT9200A, la segunda opción
seria programar un microcontrolador que nos genere los tonos DTMF y la tercera
opción seria la de utilizar un programa para la PC que nos genere los tonos por medio de la tarjeta de sonido.
En este ejemplo utilizaremos la opción de
generar los tonos DTMF desde la computadora, con ello nos ahorraremos la parte
del circuito transmisor.
Lo demás seria crear el receptor para poder utilizar sus salidas y así activar una carga de potencia por medio de un
Relé. En la siguiente imagen podemos ver el esquema principal.
Con este proyecto, podremos activar una carga
de potencia accionada desde la tarjeta de sonido de cualquier computadora, todo
codificado por medio de los tonos DTMF.
El funcionamiento del circuito es muy simple.
Primero necesitaremos un programa para la computadora, que nos pueda generar
los tonos DTMF.
Para ello vamos a utilizar el programa DTMF Dial Tone Generator , este programa es
libre y lo pueden descargar desde la pagina del autor.
Para recibir los tonos DTMF, se utiliza el
circuito integrado MT8870, el cual nos genera a la salida un número binario de
4 bits, que corresponde con el número enviado desde la computadora.
Luego
debemos tomar este numero binario, compararlo con otro y si son iguales,
entonces procedemos ha activar la salida de potencia.
Para esta función vamos a utilizar un microcontrolador PIC 16F628A, que será el
encargado de recibir el numero binario en uno de sus puertos y luego utilizamos
el resultado para accionar una bombilla de 110 VAC con un relé.
En este caso
hemos utilizado los siguientes códigos de activación:
-Para encender: Presionamos el número 1 desde
el programa en la PC
-Para apagar: Presionamos el número 2 desde el
programa de la PC
El programa generador de tonos DTMF: Después
de descargar el programa, lo instalamos y luego lo abrimos desde el escritorio,
veremos una imagen como la siguiente.
Dejamos los ajustes predeterminados, ya que
así funciona de una manera optima. Además debemos tener en cuenta que el
volumen de la computadora se encuentre a un cuarto o cerca de la mitad de su
valor, esto para que la señal tenga la suficiente amplitud para que pueda ser
interpretada por el IC MT8870.
Para conectar el circuito a la computadora,
debemos utilizar un cable que nos lleve la señal de audio desde la salida de la PC hasta el circuito.
También
podemos utilizar la salida para audífonos que tienen la mayoría de los sistemas
de amplificación en las computadoras. El cable sugerido es uno igual o similar
al de la imagen.
Si bien podemos utilizar los puertos serie o
paralelo, para controlar aparatos desde la PC , debemos tener en cuenta que estos cada día
serán mas obsoletos.
También podemos utilizar el puerto USB, pero el hecho de
utilizar el audio para controlar los aparatos, nos da una compatibilidad del
100%, ya que podemos utilizar este circuito en computadoras que funcionan desde
Windows 95 hasta con el actual Windows 8, tan solo creando una derivación desde
uno de los canales de audio hacia el circuito.
Por ultimo dejamos este video, en donde
podemos ver funcionando el circuito.
